1. HY-3SE系列 智能轉速監控保護儀   HY-3S   HY-3SFE   HY-3SEZ


2. 概述：

智能轉速監控保護儀主要用于旋轉機械轉速測量及零轉速監測，反轉速保護。裝置可采用多種傳感器測量方式，用戶可以根據機組的實際情況使用各種傳感器。本裝置大大提高了安裝的簡便性及可靠性，可對等份1齒及9999齒內的旋轉機械進行監測，并精確測量到每分鐘1轉。具有三路報警開關信號輸出。本裝置突出以人為本的指導思想，具有高度智能化，實現全面板操作，適宜長期在線監測，無需現場維護。

2.功能：

①. 儀表采用的高性能嵌入式芯片，數字化處理技術，提高了儀表的測量精度，簡化了儀表操作流程：功能參數可通過面板按鍵設置，現場安裝、調試、維護更加簡便；

②.儀表采用TFT型全觸摸真彩液晶顯示屏，顯示內容豐富，能同時顯示各個輸出參數值；  ③.儀表采用全數字化處理技術，整體電路無可調元件，各個標定參數均以數字方式存儲在芯片內部，數字方式存儲在芯片內部，數據保存時間長達100年；  ④.量程、報警、危險值任意設置，停機信號可設置0～9999秒內延時輸出，有效抑制儀表誤報警，適宜長期在線監測；  ⑤.儀表具有RS485通訊接口，采用MODBUS RTU通訊協議；

 ⑥.儀表針對工業現場各類干擾信號采用多種抗干擾處理技術，大大提高了儀表的穩定性能，適用于變頻電機等各種干擾嚴重的場合；

 ⑦.反轉速監控保護儀主副探頭可任意設置，安裝簡便；

 ⑧.儀表無需電源轉換設備可直接適用于世界各個國家的供電電源，供電電壓在AC 85V～265V或DC100V～360V內均能穩定工作；

3.技術參數及指標：

3.1儀表的技術參數

①.測量范圍：   0～9999轉/分（常規轉速及零轉速）

0～99999轉/分（高轉速）

0～9999轉/分  (反轉速)

②.輸入信號：   RS-1（無源）轉速傳感器；

RS-2(有源)轉速傳感器；

RS-2F(有源)反轉速傳感器；

ES-08系列電渦流傳感器；

③.測量精度：   ±1轉/分；

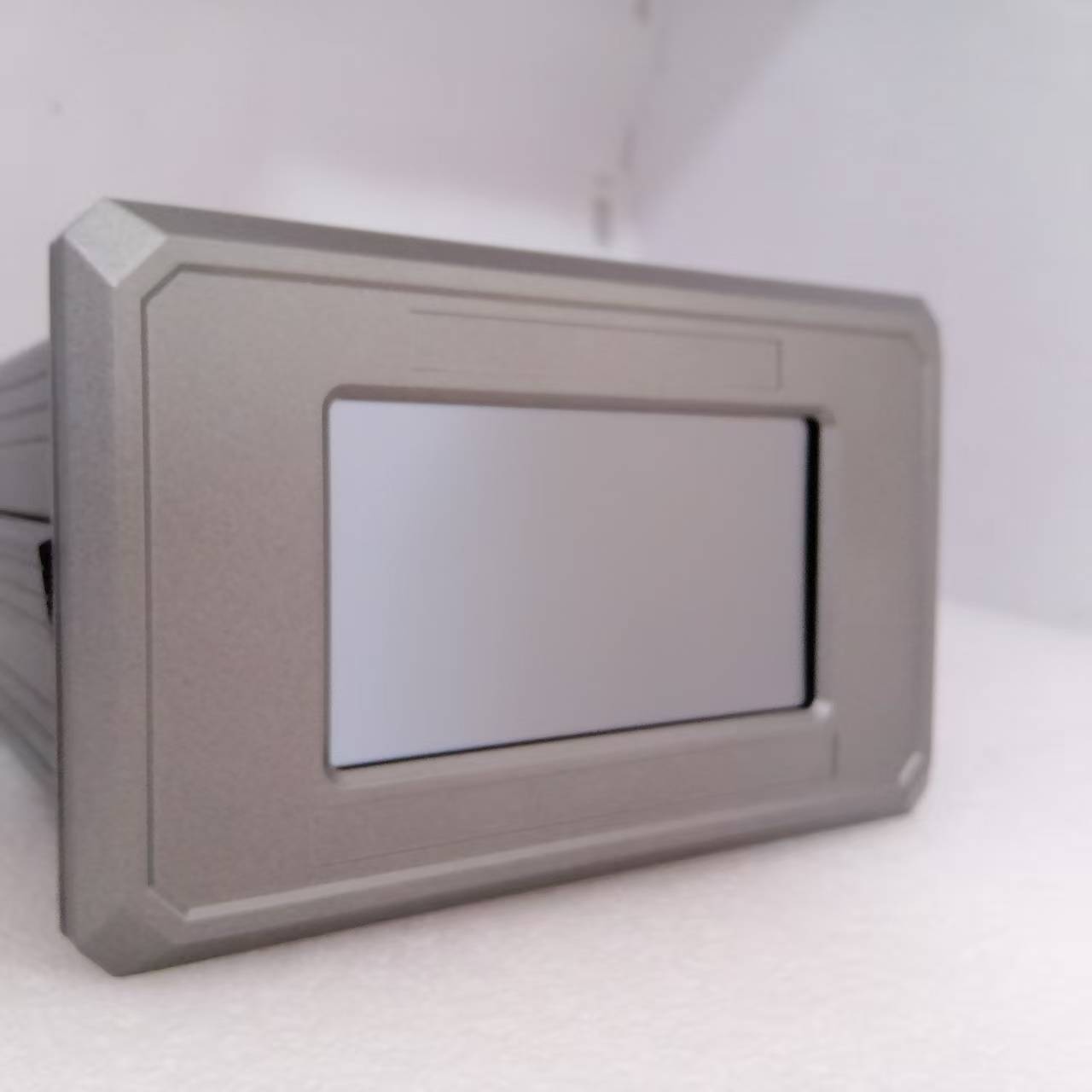

④.顯示方式：   采用4.3寸TFT型真彩觸摸顯示屏

⑤.零轉速設置： 0～9999轉/分內任意（出廠值為2轉/分）

⑥.報警設置：   0～9999轉/分內任意（出廠值為3150轉/分）

⑦.危險設置：   0～9999轉/分內任意（出廠值為3270轉/分）

⑧.超速設置：   0～9999轉/分內任意（出廠值為3300轉/分）

⑨.齒數設置：   1～9999齒內任意（出廠值為60齒）

⑩.輸出方式：   二級開關量輸出：AC250V/5A，DC27V/2A ；

電流輸出：4～20mA（負載≤850Ω）；

PULSE信號輸出（可進行波形分析）；

RS485通訊輸出：Modbus RTU通訊協議；

?.使用環境：   溫度-20～65℃；相對濕度≤95%；

?.安裝方式：   盤裝式；

?.外型尺寸：   寬160mm×高88mm×深190mm；

?.開孔尺寸：   寬(152+0.5mm)×高(76+0.5mm)
